Șuruburi structurale hexagonale grele A325 vs. A490: Rezistența la tracțiune vs. Sensibilitatea crestăturii – Cum afectează acest compromis tipul de rulment față de conexiunile critice de alunecare?
Selecția dintre ASTM A325 (acum Grad A325 sub F3125) și ASTM A490 (Grad A490 sub F3125) șuruburi hexagonale grele structurale este una dintre cele mai critice decizii în proiectarea structurii de oțel. În timp ce A490 oferă o rezistență la tracțiune semnificativ mai mare, această rezistență vine cu o sensibilitate crescută a crestăturii și un risc mai mare de fractură fragilă. Acest compromis fundamental determină în mod direct adecvarea fiecărui tip de șurub pentru conexiunile tip rulment față de conexiunile critice de alunecare. Acest articol oferă o comparație cuprinzătoare și un cadru decizional practic.
1. Comparația proprietăților de bază: A325 vs. A490
Următorul tabel prezintă principalele diferențe mecanice și de aplicație dintre cele două clase de șuruburi structurale, derivate din specificațiile ASTM F3125.
| Parametru de proprietate | ASTM A325 (F3125 grad A325) | ASTM A490 (F3125 grad A490) |
|---|---|---|
| Rezistenta minima la tractiune | 120 ksi (≈ 827 MPa) | 150 ksi (≈ 1.034 MPa) |
| Rezistenta maxima la tractiune | Nespecificat (minimum 120 ksi) | 173 ksi (pentru a limita fragilitatea) |
| Duritatea miezului (HRC) | Nelimitat în mod specific (de obicei C24–C35) | C33–C38 (control mai strict) |
| Sensibilitatea Notch | Moderat – mai puțin susceptibil la fracturi fragile | Ridicat – mai sensibil la coroziunea prin stres și fisurarea hidrogenului |
| Galvanizare la cald | Permis (utilizat în mod obișnuit) | Interzis (risc de fragilizare cu hidrogen și recoacere) |
| Testul capacității de rotație | Necesar pentru ansambluri galvanizate | Necesar pentru toate ansamblurile (cu limite superioare de tensiune) |
| Testare nedistructivă | De obicei, nu este necesar | Este necesară inspecția particulelor magnetice |
2. Tipuri de conexiune și aplicabilitatea șuruburilor
Alegerea între conexiunile tip rulment și conexiunile critice pentru alunecare depinde de cerințele structurale pentru toleranța la alunecare, rezistența la oboseală și controlul deformării.
- Conexiune tip rulment: În acest design, șurubul este strâns într-o condiție „strâns” (sau complet pretensionat), iar forța de forfecare este transmisă în primul rând prin rezistența la forfecare a arborelui șurubului și capacitatea portantă a plăcilor conectate împotriva pereților găurii. Este de așteptat o anumită alunecare înainte ca arborele șurubului să intre în contact cu peretele găurii. Acest design permite costuri de instalare mai mici, dar are ca rezultat o deformare mai mare și nu este recomandat pentru îmbinările supuse inversării sarcinii sau oboselii.
- Conexiune critică: În acest design, șurubul este complet pretensionat la un nivel ridicat (70% din rezistența minimă la tracțiune), creând o forță mare de strângere care generează frecare între suprafețele de contact. Forța de forfecare este transmisă prin această frecare, iar alunecarea nu este permisă în cazul sarcinilor de serviciu. Acest design oferă o rigiditate mai mare, o rezistență mai bună la oboseală și este necesar pentru îmbinările cu găuri supradimensionate sau fante sau unde alunecarea ar fi dăunătoare performanței structurale.
Tabelul de mai jos rezumă aplicabilitatea fiecărui tip de șurub la aceste tipuri de conexiune.
| Tip conexiune | Adecvare ASTM A325 | Adecvare ASTM A490 | Considerent cheie |
|---|---|---|---|
| Tip rulment (strâns) | Da – folosit pe scară largă | Da – dar rar folosit din cauza costurilor și a riscului de fragilitate | A325 este preferat pentru conexiunile lagărelor rentabile |
| Tip rulment (pretensionat) | Da – comun | Da – cu un control atent al calității | A490 necesită capacitate de rotație și testare MPI |
| Alunecare critică (tip de frecare) | Da – standard pentru majoritatea aplicațiilor | Da – pentru cerințe de încărcare extrem de ridicate | Preîncărcarea mai mare a A490 oferă o rezistență mai mare la alunecare |
3. Comerțul dintre puterea și sensibilitatea notch-ului: impactul asupra adecvării conexiunii
Compromisul de bază dintre rezistența la tracțiune și sensibilitatea crestăturii are implicații directe pentru proiectarea conexiunii.
- Pentru conexiuni de tip rulment: Aceste conexiuni permit alunecarea și se bazează pe capacitatea de forfecare a șurubului și rezistența lagărului. Deoarece șurubul nu este supus la același nivel de concentrare a tensiunilor ciclice ca în îmbinările critice de alunecare, rezistența la tracțiune mai mare a A490 poate fi benefică în rezistența la forfecare și la sarcinile de lagăr. Cu toate acestea, sensibilitatea mai mare a crestăturii A490 înseamnă că orice deteriorare a firului, defecte de suprafață sau nealiniere pot duce mai ușor la fracturi fragile. Prin urmare, în timp ce A490 poate fi utilizat în conexiunile lagărelor, multe specificații recomandă utilizarea A325 ori de câte ori este posibil, din cauza riscului mai mare de fractură fragilă al A490.
- Pentru conexiuni critice: Aceste conexiuni necesită o forță mare de strângere pentru a genera frecare, care este direct proporțională cu preîncărcarea șurubului. Șuruburile A490, cu rezistența lor mai mare la tracțiune, pot fi tensionate la o preîncărcare mai mare, oferind o rezistență mai mare la alunecare pentru același diametru de șurub. Cu toate acestea, preîncărcarea ridicată, combinată cu duritatea ridicată a lui A490, face șurubul mai susceptibil la fisurarea prin coroziune și la fragilizarea hidrogenului. Acesta este motivul pentru care utilizarea A490 în conexiunile critice de alunecare necesită un control strict al calității, inclusiv testarea capacității de rotație și inspecția particulelor magnetice (MPI) pentru a detecta defectele de suprafață. În plus, șuruburile A490 nu pot fi galvanizate la cald, limitând utilizarea lor în medii corozive unde sunt preferate șuruburile A325 galvanizate.
4. Cadrul decizional practic
Pe baza analizei compromisului, se recomandă următoarele linii directoare de selecție:
- Prefer A325 când: (1) Conexiunea este o îmbinare standard de tip rulment sau alunecare critică cu cerințe de sarcină moderată; (2) Galvanizarea la cald este necesară pentru protecția împotriva coroziunii; (3) Îmbinarea este supusă unei sarcini dinamice sau de oboseală în cazul în care sensibilitatea crestăturii este o preocupare principală; (4) Costul și disponibilitatea sunt factori cheie.
- Luați în considerare A490 când: (1) Conexiunea necesită rezistență la forfecare sau la alunecare semnificativ mai mare decât poate oferi A325; (2) Îmbinarea este supusă unor sarcini statice extrem de mari și nu se află într-un mediu coroziv; (3) Antreprenorul poate asigura controlul de calitate necesar (MPI, testarea capacitatii rotative); (4) Designul a fost evaluat temeinic pentru riscul de fractură fragilă.
5. Perspectivă de producție și calitate
Obținerea proprietăților mecanice consistente pentru șuruburile structurale necesită un control precis al chimiei materialelor, al tratamentului termic și al testării. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) este o întreprindere de familie sub SEA Monies Metal Co., Ltd., care moștenește 20 de ani de experiență de familie și moștenire de calitate în fabricarea metalelor. Bazându-ne pe capacitatea puternică de producție și pe avantajele lanțului de aprovizionare ale Shengzhao Metal, suntem specializați în cercetare și dezvoltare, producție și vânzări globale de produse metalice de înaltă calitate. Aderând la căutarea familiei de precizie, atitudine de lucru riguroasă și angajament pe termen lung, oferim produse și servicii stabile și de încredere clienților din întreaga lume.
Folosind capabilitățile robuste de cercetare și dezvoltare și producție ale fabricii, suntem specializați în nituri de înaltă rezistență, șuruburi, piulițe, șaibe, știfturi, șuruburi și diverse piese personalizate non-standard. Gama noastră de produse acoperă materiale, inclusiv oțel inoxidabil, oțel aliat, aliaj de aluminiu, cupru și aliaje speciale, utilizând procese precum curățarea la rece, forjarea la cald și prelucrarea CNC. Produsele noastre sunt exportate în peste 25 de țări, deservind peste 200 de clienți.
Chance & Union se angajează să conecteze perfect „Fabricat în China” cu piața internațională, oferind clienților globali soluții de fixare unice, de la cercetare și dezvoltare până la producția de masă, prin tehnologie profesională și calitate excepțională. Pentru aplicațiile de șuruburi structurale, furnizăm atât elemente de fixare de calitate A325, cât și A490 cu certificate complete de testare a materialelor și, pentru A490, rapoartele de inspecție necesare pentru particule magnetice.
6. Întrebări frecvente (FAQ)
- Î1: Pot fi utilizate șuruburile A325 și A490 în mod interschimbabil într-o conexiune structurală?
R: Nu. Au diferite rezistențe la tracțiune, duritate și sensibilitate la rupere fragilă. Schimbarea lor fără reproiectarea conexiunii poate duce la o rezistență inadecvată sau la o defecțiune neașteptată. Șuruburile A490 au o cerință de preîncărcare mai mare și proceduri de control al calității mai stricte. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) recomandă consultarea inginerului structural al proiectului înainte de a înlocui tipurile de șuruburi. - Î2: De ce șuruburile A490 nu sunt galvanizate la cald?
R: șuruburile A490 nu pot fi galvanizate la cald din două motive: (1) temperatura băii de zinc topit depășește temperatura de revenire a șurubului, potențial recoacerea șurubului și reducându-i rezistența; (2) procesul de decapare utilizat înainte de galvanizare introduce hidrogen atomic în oțel, ceea ce poate provoca fragilizarea hidrogenului - un mecanism de defectare întârziat care este deosebit de periculos în șuruburile de înaltă rezistență. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) oferă șuruburi structurale galvanizate A325 ca alternativă rezistentă la coroziune. - Î3: Care este denumirea X și N pentru șuruburile structurale și cum se leagă de tipul de conexiune?
R: Desemnarea X indică faptul că filetele sunt excluse din planul de forfecare (coda șurubului este în planul de forfecare), ceea ce asigură o capacitate de forfecare mai mare. Denumirea N indică faptul că firele pot fi incluse în planul de forfecare. Această distincție este critică pentru conexiunile tip rulment, unde rezistența la forfecare depinde dacă sarcina trece prin diametrul complet al tijei sau prin diametrul redus al rădăcinii filetului. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) poate furniza șuruburi structurale cu lungimi specificate de filet pentru a îndeplini cerințele X sau N.

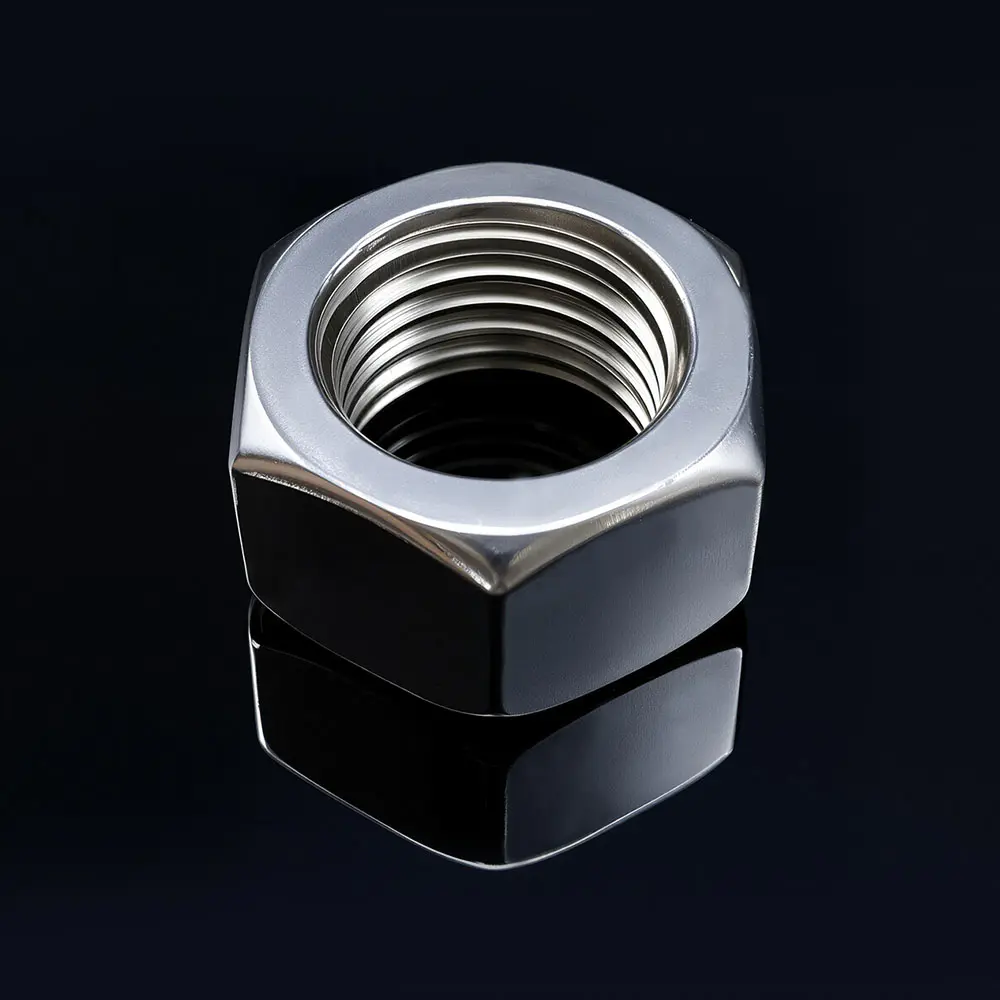

Încălzirea piulițelor hexagonale din oțel inoxidabil A2-70 și A4-80: ductilitate ridicată sau supraîncălzire la instalare de mare viteză?
Fenomenul de agățare a filetului (cunoscut și sub denumirea de uzură sau sudare la rece) este o problemă persistentă și costisitoare în timpul instalării elementelor de fixare din oțel inoxidabil austenitic, în special piulițe hexagonale A2-70 (304) și A4-80 (316). Galleringul se caracterizează prin griparea firelor - materialul este rupt și sudat împreună, făcând adesea piulița sau șurubul inutilizabil. Cele două mecanisme cauzale cel mai frecvent citate sunt ductilitatea ridicată inerentă a oțelurilor inoxidabile austenitice și supraîncălzirea localizată cauzată de uneltele de instalare de mare viteză (de exemplu, cheile cu impact). Acest articol disecă fizica fiecărui mecanism, oferă date comparative și oferă strategii practice de atenuare.
1. Comparație mecanism: Ductilitate ridicată vs supraîncălzire localizată
Următorul tabel compară cele două mecanisme principale care contribuie la galerie de fire piulițe hexagonale din oțel inoxidabil .
| Parametru | Ductilitate ridicată (structură austenitică) | Supraîncălzire localizată (instalare de mare viteză) |
|---|---|---|
| Mecanism fizic | Oțelurile inoxidabile austenitice au o rată mare de întărire prin lucru și nu au stratul protector de oxid care se formează pe oțelurile carbon. Sub contact de alunecare, pelicula de oxid de protecție este ruptă, permițând suprafețelor metalice goale să intre în contact și să se sude sub presiune. | Uneltele electrice de mare viteză (chei de impact sau drivere de viteză mare) generează căldură de frecare la interfața filetului. Căldura înmoaie stratul de suprafață, crescând coeficientul de frecare și promovând uzura adezivului - accelerând procesul de galerie. |
| Dovezi primare | Uzura apare atât în instalații cu acţionare manuală, cât și în instalații cu motor, dar frecvența și severitatea sunt semnificativ mai mari atunci când sunt utilizate unelte electrice. Stratul de suprafață întărit la lucru al oțelului inoxidabil austenitic este deosebit de predispus la uzură datorită rezistenței sale ridicate la forfecare și a lipsei unei pelicule de lubrifiere protectoare. | Studiile arată că, pe măsură ce viteza de instalare crește, crește și temperatura suprafeței. Folosirea unei chei cu impact poate genera temperaturi care depășesc temperatura de recristalizare a materialului, crescând drastic probabilitatea de uzură. Utilizarea de scule de viteză redusă sau unelte de mână reduce semnificativ apariția uzării. |
| Factori de influență | Finisajul suprafeței filetului, unghiul filetului, materialul piuliței și prezența lubrifianților. Suprafețele mai netede și utilizarea lubrifianților reduc tendința de sudare la rece. | Viteza de instalare, cuplul introdus și utilizarea instrumentelor de impact. Preîncărcările mai mari cresc, de asemenea, forțele de frecare, crescând riscul de supraîncălzire. |
| Strategia de atenuare | Selectați piulițe cu alt material sau finisaj (de exemplu, oțel inoxidabil nitronic sau acoperit) sau asigurați-vă filete curate și lubrifiate. Utilizarea compușilor antigrip este foarte eficientă. | Utilizați unelte de instalare cu viteză redusă (unelte de mână sau burghie cu viteză variabilă la turații mici). Evitați cheile de impact pentru ansambluri critice. Lăsați îmbinarea să se răcească între trecerile de strângere. |
2. Analiza mecanismului: care mecanism domină?
O analiză detaliată a dovezilor disponibile relevă că ambele mecanisme sunt factori care contribuie, dar importanța lor relativă nu este egală.
- Ductilitatea ridicată este cauza principală: Oțelurile inoxidabile austenitice (clasele A2 și A4) sunt în mod inerent predispuse la uzură, deoarece le lipsește stratul de oxid de suprafață de protecție pe care se bazează oțelurile carbon pentru lubrifiere. Când suprafețele filetului sunt presate împreună sub sarcină, pelicula de oxid se descompune, iar rezistența ridicată la forfecare a structurii austenitice determină sudarea microscopică a asperităților. Aceasta este o proprietate fundamentală a materialului - explică de ce uzurirea apare chiar și în ansamblurile strânse manual.
- Supraîncălzirea de mare viteză este un accelerator major: În timp ce ductilitatea materialului este cauza principală, utilizarea uneltelor electrice de mare viteză crește dramatic frecvența și severitatea usturii. Căldura de frecare generată de o cheie cu impact poate depăși temperatura de recristalizare a oțelului inoxidabil austenitic (aproximativ 450–600°C), înmoaie straturile de suprafață și favorizând uzura adezivului. Studiile arată că instalațiile care folosesc chei de impact pot avea o rată de incidență a uzului de 10-15 ori mai mare decât ansamblurile strânse manual.
- Efect sinergic: Cele două mecanisme nu sunt independente. Ductilitatea ridicată a materialului îl face susceptibil la căldura de frecare generată de sculele de mare viteză. Căldura, la rândul său, reduce rezistența materialului și crește coeficientul de frecare, creând o buclă de feedback pozitiv care accelerează uzura. Acest efect combinat este motivul pentru care uzura este adesea mai severă în instalațiile de mare viteză decât în cele lente.
3. Impactul cantitativ al vitezei de instalare
Următorul tabel oferă o analiză comparativă a incidenței usturii pe baza vitezei de instalare și a tipului de sculă.
| Metoda de instalare | RPM tipic | Incidența urâncenelor (relativă) | Recomandat |
|---|---|---|---|
| Unealtă de mână (cheie dinamometrică) | ~5–10 RPM | 1x (linie de bază) | Da – De preferat pentru ansambluri critice |
| Burghiu cu viteză variabilă (viteză mică) | ~200–400 RPM | 3-5x | Da – dacă este lubrifiat și controlat |
| Burghiu cu viteză variabilă (viteză mare) | ~800–1500 RPM | 8–12x | Nu este recomandat pentru elementele de fixare din inox |
| Cheie de impact | Variabil (cuplu maxim ridicat) | 15–20x | Descurajat puternic pentru nucile A2/A4 |
4. Ghid practice pentru atenuarea durerii
Având în vedere efectul combinat al ductilității materialului și al vitezei de instalare, se recomandă următoarele linii directoare pentru instalarea pe teren:
- Utilizați întotdeauna un lubrifiant: Înainte de instalarea piuliței, aplicați un compus antigripător sau un lubrifiant de înaltă calitate (de exemplu, unsoare pe bază de cupru sau nichel) pe filetele șuruburilor. Lubrifierea reduce frecarea, scade generarea de căldură și acționează ca o barieră fizică între suprafețele filetului.
- Utilizați viteze lente de instalare: Evitați cheile de impact pentru ansamblurile critice din oțel inoxidabil. Folosiți unelte de mână sau burghie cu viteză variabilă setate la cel mai mic RPM efectiv. Cu cât viteza este mai mică, cu atât se generează mai puțină căldură la interfața filetului.
- Păstrați firele curate: Contaminanții cum ar fi murdăria, resturile sau dispozitivul de blocare a firelor vechi pot acționa ca abrazivi, străpungând stratul de oxid și declanșând uzura. Curățați bine filetele șuruburilor și piuliței înainte de asamblare.
- Permiteți timp de răcire: Pentru ansambluri cu diametru mare sau cu preîncărcare mare, lăsați îmbinarea să se răcească între trecerile de strângere pentru a preveni acumularea de căldură.
- Luați în considerare materiale alternative: Pentru aplicațiile în care uzura este o problemă persistentă, luați în considerare utilizarea tipurilor de oțel inoxidabil cu tendință redusă de uzură (de exemplu, Nitronic 60 sau 316 cu un strat special).
5. Perspectivă de producție și calitate
Consistența formei filetului și finisajul suprafeței piulițelor hexagonale din oțel inoxidabil sunt factori critici în prevenirea uzului. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) este o întreprindere de familie sub SEA Monies Metal Co., Ltd., care moștenește 20 de ani de experiență de familie și moștenire de calitate în fabricarea metalelor. Bazându-ne pe capacitatea puternică de producție și pe avantajele lanțului de aprovizionare ale Shengzhao Metal, suntem specializați în cercetare și dezvoltare, producție și vânzări globale de produse metalice de înaltă calitate. Aderând la căutarea familiei de precizie, atitudine de lucru riguroasă și angajament pe termen lung, oferim produse și servicii stabile și de încredere clienților din întreaga lume.
Folosind capabilitățile robuste de cercetare și dezvoltare și producție ale fabricii, suntem specializați în nituri de înaltă rezistență, șuruburi, piulițe, șaibe, știfturi, șuruburi și diverse piese personalizate non-standard. Gama noastră de produse acoperă materiale, inclusiv oțel inoxidabil, oțel aliat, aliaj de aluminiu, cupru și aliaje speciale, utilizând procese precum curățarea la rece, forjarea la cald și prelucrarea CNC. Produsele noastre sunt exportate în peste 25 de țări, deservind peste 200 de clienți.
Chance & Union se angajează să conecteze perfect „Fabricat în China” cu piața internațională, oferind clienților globali soluții de fixare unice, de la cercetare și dezvoltare până la producția de masă, prin tehnologie profesională și calitate excepțională. Pentru piulițele hexagonale din oțel inoxidabil, oferim un finisaj neted al filetului și putem oferi tratamente suplimentare de suprafață (cum ar fi pasivarea sau acoperirea) pentru a reduce tendința de uzură. De asemenea, includem îndrumări de instalare cu fiecare expediere pentru a ajuta la prevenirea uzului pe câmp.
6. Întrebări frecvente (FAQ)
- Î1: Pot folosi chei de impact pe piulițe din oțel inoxidabil A2-70 sau A4-80?
R: Este puternic descurajat. Impacturile de mare viteză și cuplu mare ale unei chei cu impact generează căldură de frecare semnificativă, crescând dramatic riscul de uzură. Pentru ansamblurile critice, trebuie folosite numai unelte de mână sau burghie cu viteză variabilă de mică viteză. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) recomandă utilizarea unei chei dinamometrice cu viteză controlată pentru toate instalațiile din oțel inoxidabil. - Î2: Finisajul suprafeței filetului afectează tendința de uzură?
A: Da. O suprafață mai netedă a firului (de exemplu, fire laminate mai degrabă decât fire tăiate) are un coeficient de frecare mai scăzut și o tendință redusă de a iniția uzura. Firele laminate au, de asemenea, un profil de suprafață mai consistent. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) utilizează procese de laminare la rece și filet pentru a produce piulițe din oțel inoxidabil cu un finisaj superior al suprafeței, reducând riscul de uzură. - Î3: Care este cel mai bun lubrifiant pentru prevenirea uzului în piulițele din oțel inoxidabil?
R: Un compus antigrip pe bază de cupru sau nichel este foarte eficient. Acești lubrifianți conțin particule fine de metal care acționează ca o barieră de lubrifiant solid, prevenind contactul metal-metal. Sunt eficiente și la temperaturi ridicate. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) poate oferi îndrumări de asamblare și, în unele cazuri, poate furniza piulițe cu un strat lubrifiant pre-aplicat.
