Producători personalizați de piulițe cu cap cu flanșă DIN 6923

Piuliță cu flanșă față de piulița hexagonală standard cu șaibă: cuantificarea diferențelor în distribuția tensiunii la rulmenți și rezistența la încorporare

La preîncărcare mare, alegerea între a piuliță cu flanșă iar o piuliță hexagonală standard cu o șaibă plată afectează semnificativ performanța îmbinării. În timp ce ambele configurații urmăresc să mărească suprafața de rulment și să reducă stresul de suprafață, datele experimentale dezvăluie diferențe substanțiale în modul în care distribuie presiunea și rezistă încorporarii în materialul îmbinării.

1. Comparația stresului de contact: date cuantificate

Următorul tabel prezintă datele de solicitare de contact pentru piulițele cu cap cu flanșă, piulițele hexagonale simple și piulițele hexagonale cu șaibe, măsurate în condiții identice de preîncărcare (75% din sarcina de rezistență).

Sursa datelor: măsurători ale tensiunii de contact din studiile de proiectare a îmbinărilor cu șuruburi .

Pentru un dispozitiv de fixare M16 de gradul 10,9, piulița cu cap cu flanșă produce o tensiune de contact de aproximativ 39,9 ksi, comparativ cu 94,3 ksi pentru o piuliță hexagonală simplă - o reducere de 57,7%. Piulița hexagonală cu șaibă atinge 33,4 ksi, reprezentând o reducere de 64,6% față de piulița hexagonală simplă. Pentru elementele de fixare M22 de grad 12,9 cu rezistență mai mare, piulița hexagonală simplă generează 131 ksi, în timp ce configurația șaibei o reduce la 50,8 ksi, o reducere de 61,2%.

2. Distribuția tensiunii la rulmenți: diferența de profil de presiune

Reducerea maximă a tensiunii de la șaibe plate, deși este semnificativă, nu atinge nivelul pe care l-ar fi estimat doar pe baza zonei de contact. Testarea pe elemente de fixare de 1/2"-13 la 80% din sarcina de rezistență a arătat că o șaibă plată întărită a redus presiunea de vârf cu aproximativ 50%, în timp ce un dispozitiv de fixare cu cap cu flanșă a furnizat o distribuție a sarcinii care este mai dependentă de geometria elementului de fixare individual.

Măsurătorile suprafeței de contact folosind filmul indicator de presiune au arătat că zona de contact de sub capul flanșei poate varia de la practic întreaga față la o bandă îngustă la diametrul exterior al flanșei sau un inel lângă orificiul de degajare. Această variație se datorează conicității flanșei și rigidității corpului piuliței. Pentru piulițele hexagonale cu șaibe, șaiba plată standard nu realizează reducerea totală a tensiunii prezisă de diametrul său exterior, deoarece șaiba nu este suficient de groasă pentru a distribui uniform sarcina la OD. Saibele mai groase sunt mai eficiente la distribuirea sarcinilor si la reducerea tensiunilor atat in saiba cat si in elementele de imbinare.

3. Rezistența la încorporare: Prevenirea pierderii de preîncărcare

Înglobarea este cedarea sau compresia localizată a materialului de îmbinare sub suprafața lagărului piuliței. Este o cauză principală a pierderii precoce a preîncărcării după strângere. Atât piulița capului cu flanșă, cât și piulița hexagonală cu șaibă reduc înglobarea prin scăderea tensiunii de contact la suprafața rulmentului.

• Piuliță cu flanșă: Flanșa integrată oferă o zonă de rulment mai mare care distribuie presiunea pe o zonă mai largă. Acest lucru reduce riscul ca piulița să se înglobeze în materiale mai moi, cum ar fi aluminiu, tablă subțire de oțel sau suprafețe acoperite. Flanșa previne, de asemenea, deteriorarea suprafeței și reduce riscul ca piulița să treacă prin materialul de îmbinare.
• Piuliță hexagonală cu șaibă întărită: O saiba intarita specificata corespunzator poate creste sarcina pe garnitura sau articulatie cu 30-50% comparativ cu nicio saiba, prin prevenirea inglobarii si distribuirea sarcinii mai uniform. Compensează condițiile neregulate ale suprafeței și reduce frecarea la suprafața rulmentului.

4. Considerații suplimentare de performanță

• Relația cuplu-tensiune: Raza zonei de contact influențează cuplul necesar pentru a genera o preîncărcare dată. Când are loc contactul la diametrul exterior al flanșei, momentul de rezistență este mai mare, iar pentru același cuplu de intrare, se generează o tensiune mai mică a șuruburilor. Testele au arătat că diferența dintre contactul dintre diametrul interior și diametrul exterior poate reduce tensiunea cu 10-15%.

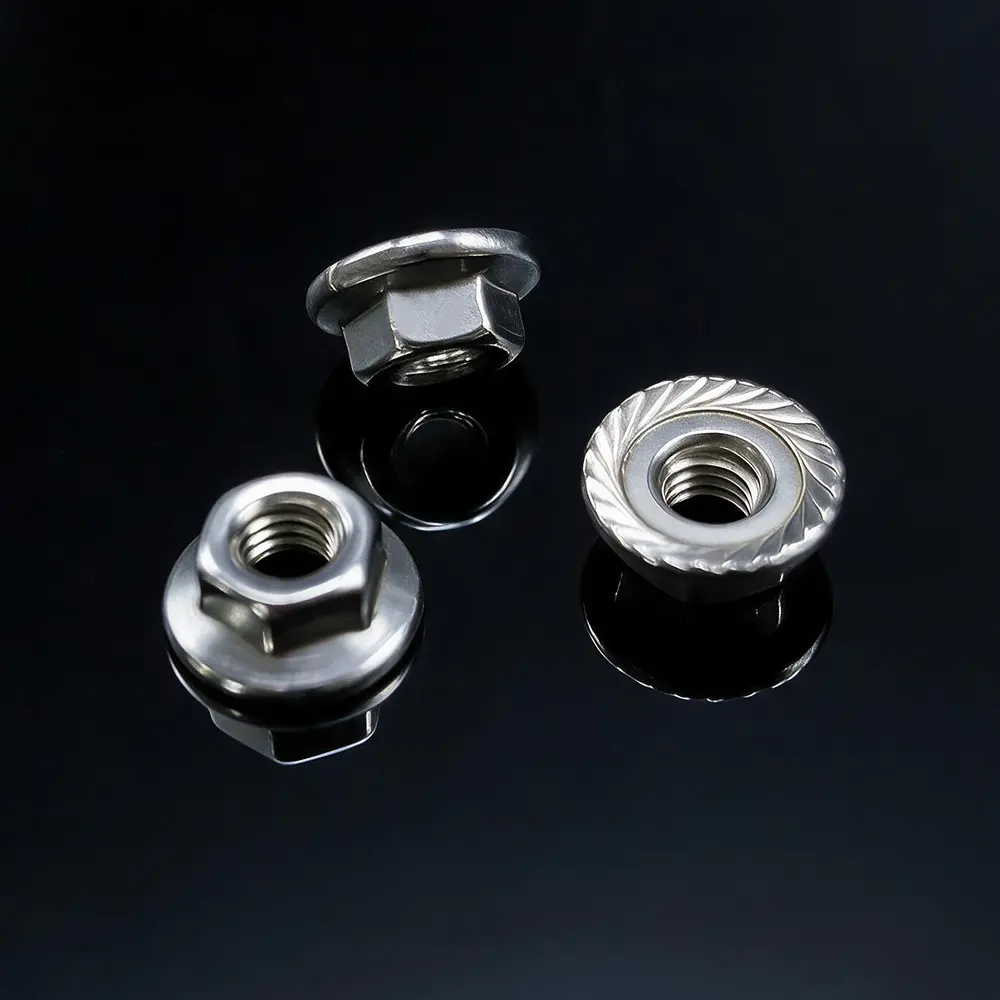

• Performanță anti-vibrații: Piulițele cu flanșă zimțate (deseori numite piulițe whiz) încorporează dinți pe fața rulmentului care mușcă în suprafața de îmbinare, oferind o acțiune mecanică de blocare care rezistă slăbirii sub vibrații. Piulițele cu flanșă netedă nu oferă acest efect de blocare.
• Daune de suprafață: Piulițele cu flanșă dințate pot deteriora suprafețele vopsite, anodizate sau moi. Pentru aplicații finite sau cosmetice, sunt preferate piulițele cu flanșă netedă sau piulițele hexagonale standard cu șaibe.

5. Perspectivă de producție și calitate

Geometria consecventă a flanșei și toleranțele de fabricație controlate sunt esențiale pentru a obține beneficiile de distribuție a sarcinii ale piulițelor cu flanșă. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) este o întreprindere de familie sub SEA Monies Metal Co., Ltd., care moștenește 20 de ani de experiență de familie și moștenire de calitate în fabricarea metalelor. Bazându-ne pe capacitatea puternică de producție și pe avantajele lanțului de aprovizionare ale Shengzhao Metal, suntem specializați în cercetare și dezvoltare, producție și vânzări globale de produse metalice de înaltă calitate. Aderând la căutarea familiei de precizie, atitudine de lucru riguroasă și angajament pe termen lung, oferim produse și servicii stabile și de încredere clienților din întreaga lume.

Folosind capabilitățile robuste de cercetare și dezvoltare și producție ale fabricii, suntem specializați în nituri de înaltă rezistență, șuruburi, piulițe, șaibe, știfturi, șuruburi și diverse piese personalizate non-standard. Gama noastră de produse acoperă materiale, inclusiv oțel inoxidabil, oțel aliat, aliaj de aluminiu, cupru și aliaje speciale, utilizând procese precum curățarea la rece, forjarea la cald și prelucrarea CNC. Produsele noastre sunt exportate în peste 25 de țări, deservind peste 200 de clienți.

Chance & Union se angajează să conecteze perfect „Fabricat în China” cu piața internațională, oferind clienților globali soluții de fixare unice, de la cercetare și dezvoltare până la producția de masă, prin tehnologie profesională și calitate excepțională.

6. Întrebări frecvente (FAQ)

• Î1: O piuliță cu flanșă înlocuiește complet necesitatea unei șaibe întărite?
  R: În majoritatea aplicațiilor, da, pentru că flanșa oferă o suprafață de rulment mai mare și distribuie eficient sarcina. Cu toate acestea, pentru materiale foarte moi, găuri cu fante sau în cazul în care suprafața îmbinării este neregulată, o șaibă întărită poate fi totuși necesară pentru a preveni încorporarea și pentru a asigura o distribuție uniformă a sarcinii. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) vă poate recomanda configurația adecvată pe baza designului și materialului dvs. specifice îmbinării.
• Î2: De ce datele de tensiune de contact arată o piuliță hexagonală cu o șaibă care funcționează mai bine decât o piuliță cu cap cu flanșă pentru anumite dimensiuni?
  R: Datele reflectă tensiunea de contact la suprafața rulmentului. O șaibă întărită de dimensiuni adecvate poate uneori să distribuie sarcina mai eficient decât flanșa unei piulițe, mai ales dacă geometria flanșei nu creează contact pe toată fața. Saibă plată standard, atunci când este utilizată cu un șurub, s-a observat că distribuie tensiunea mai uniform decât flanșa în anumite teste. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) poate oferi recomandări specifice și date despre produse pentru aplicația dvs.
• Î3: Care este principala diferență de performanță dintre o piuliță cu flanșă zimțată și o piuliță cu flanșă netedă?
  R: Piulițele cu flanșă zimțate asigură o acțiune mecanică de blocare prin mușcarea în suprafața de îmbinare, care rezistă slăbirii sub vibrații. Piulițele cu flanșă netedă distribuie sarcina fără a marca suprafața și sunt utilizate acolo unde finisajul suprafeței trebuie păstrat. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) oferă ambele tipuri și vă poate sfătui cu privire la cea mai bună alegere pentru condițiile dumneavoastră de asamblare.

Piuliță cu flanșă DIN 6923 vs. Piuliță hexagonală DIN 934 cu șaibă: Cum afectează diametrul flanșei și toleranța la deplasare reținerea preîncărcării prin stresul de contact și rezistența la încorporare?

Selectia intre a Piuliță cu flanșă DIN 6923 iar o piuliță hexagonală DIN 934 cu o șaibă separată este o decizie critică în proiectarea îmbinării cu șuruburi. În timp ce ambele configurații urmăresc să distribuie stresul lagărului și să reziste la înglobare, diferențele lor geometrice și de toleranță conduc la diferențe cuantificabile în distribuția tensiunii de contact și, în consecință, la reținerea preîncărcării. Acest articol examinează modul în care diametrul exterior al flanșei (dw) și toleranța de deplasare a piuliței DIN 6923 se traduc în comportamente mecanice distincte.

1. Comparație dimensională: piuliță cu flanșă DIN 6923 față de piuliță hexagonală DIN 934 cu șaibă

Flanșa integrată a piuliței DIN 6923 oferă o geometrie definită și consistentă a suprafeței de rulment. În schimb, piulița DIN 934 se bazează pe o șaibă separată, introducând toleranțe suplimentare și variabilitate de asamblare. Următorul tabel compară dimensiunile suprafeței rulmenților cheie pentru dimensiunile M10 și M16.

Sursa datelor: dimensiuni DIN 6923 de la Westfield Fasteners.

2. Distribuția stresului de contact: ceea ce arată cercetările

Cercetările experimentale și FEM au evidențiat caracteristici importante ale distribuției presiunii lagărelor sub piulițele cu flanșă.

• Distribuție radială neuniformă: Experimentele fotoelastice tridimensionale au arătat că distribuția presiunii pe suprafața de sprijin a piulițelor cu flanșă hexagonală nu este uniformă. Presiunea se concentrează în partea interioară a flanșei, în timp ce presiunea în partea exterioară se reduce la aproape zero. Aceasta înseamnă că suprafața efectivă portantă este mai mică decât sugerează suprafața completă a flanșei.
• Distribuție asimetrică: Aceeași cercetare demonstrează că distribuția tensiunilor în îmbinarea cu șuruburi și distribuția presiunii pe suprafața de sprijin a piuliței cu flanșă sunt axial asimetrice, corespunzătoare formei asimetrice a piesei filetate. Această asimetrie contribuie la mecanismul de slăbire.
• Efectele geometriei flanșei: Analiza FEM elasto-plastic a confirmat că grosimea flanșei și unghiul de pantă a flanșei influențează în mod substanțial atât distribuția tensiunii de contact, cât și fixarea permanentă (încastrarea) la suprafața rulmentului. O geometrie a flanșei bine proiectată poate atenua concentrația de stres la marginea interioară.

Pentru o piuliță hexagonală standard cu o șaibă, presiunea de contact este, de asemenea, neuniformă, dar prezența unei șaibe separate introduce variabile suplimentare: șaiba poate să nu fie perfect centrată, iar deformarea sa sub sarcină poate afecta profilul de presiune.

3. Încorporarea și reținerea preîncărcării

Înglobarea – deformarea plastică localizată a suprafeței lagărului de sub piuliță sau șaibă – este o cauză principală a pierderii de preîncărcare după strângere.

• Piuliță cu flanșă DIN 6923: Suprafața lagărului mai mare a piuliței cu flanșă reduce solicitarea de contact pentru o preîncărcare dată, reducând astfel adâncimea de încasări. Cu toate acestea, deoarece presiunea se concentrează în apropierea marginii interioare a flanșei, reducerea tensiunii este mai mică decât ar sugera un calcul simplu al raportului de suprafață. Utilizarea unei flanșe zimțate (cu dinți) poate îmbunătăți blocarea prin mușcarea în suprafața de împerechere, dar acest lucru crește și deteriorarea suprafeței și poate reduce reutilizarea conexiunii.
• Piuliță hexagonală DIN 934 cu șaibă: O șaibă întărită specificată corespunzător poate crește sarcina articulației cu 30-50% în comparație cu nicio șaibă, prevenind înglobarea și distribuind sarcina mai uniform. Cu toate acestea, eficacitatea depinde de duritatea, grosimea și alinierea mașinii de spălat. O șaibă care este prea subțire nu va distribui încărcătura la OD, anulând o parte din beneficii.

4. Perspectivă de producție și calitate

Geometria consecventă a flanșei și toleranțele de fabricație controlate sunt esențiale pentru a obține beneficiile de distribuție a sarcinii ale piulițelor cu flanșă. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) este o întreprindere de familie sub SEA Monies Metal Co., Ltd., care moștenește 20 de ani de experiență de familie și moștenire de calitate în fabricarea metalelor. Bazându-ne pe capacitatea puternică de producție și pe avantajele lanțului de aprovizionare ale Shengzhao Metal, suntem specializați în cercetare și dezvoltare, producție și vânzări globale de produse metalice de înaltă calitate. Aderând la căutarea familiei de precizie, atitudine de lucru riguroasă și angajament pe termen lung, oferim produse și servicii stabile și de încredere clienților din întreaga lume.

Folosind capabilitățile robuste de cercetare și dezvoltare și producție ale fabricii, suntem specializați în nituri de înaltă rezistență, șuruburi, piulițe, șaibe, știfturi, șuruburi și diverse piese personalizate non-standard. Gama noastră de produse acoperă materiale, inclusiv oțel inoxidabil, oțel aliat, aliaj de aluminiu, cupru și aliaje speciale, utilizând procese precum curățarea la rece, forjarea la cald și prelucrarea CNC. Produsele noastre sunt exportate în peste 25 de țări, deservind peste 200 de clienți.

Chance & Union se angajează să conecteze perfect „Fabricat în China” cu piața internațională, oferind clienților globali soluții de fixare unice, de la cercetare și dezvoltare până la producția de masă, prin tehnologie profesională și calitate excepțională.

5. Întrebări frecvente (FAQ)

• Î1: O piuliță cu flanșă DIN 6923 înlocuiește complet necesitatea unei șaibe întărite?
  R: Da, în majoritatea aplicațiilor. Flanșa integrală oferă o suprafață portantă mai mare și distribuie eficient sarcina. Cu toate acestea, pentru materiale foarte moi, găuri cu fante sau în cazul în care suprafața îmbinării este neregulată, o șaibă întărită poate fi totuși necesară pentru a preveni încorporarea și pentru a asigura o distribuție uniformă a sarcinii. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) vă poate recomanda configurația adecvată pe baza designului și materialului dvs. specifice îmbinării.
• Î2: De ce tensiunea de contact sub o piuliță cu flanșă nu este distribuită uniform pe întreaga flanșă?
  R: Experimentele fotoelastice au arătat că presiunea se concentrează în partea interioară a flanșei, în timp ce presiunea în partea exterioară este redusă la aproape zero. Acest lucru se datorează rigidității corpului piuliței și geometriei flanșei. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) asigură o geometrie precisă a flanșei pentru a optimiza distribuția sarcinii.
• Î3: Care este efectul unghiului de înclinare a flanșei asupra reținerii preîncărcării?
  R: Analiza FEM elasto-plastic a arătat că unghiul de pantă a flanșei influențează în mod substanțial atât distribuția tensiunii de contact, cât și fixarea permanentă la suprafața lagărului. Un unghi optimizat de pantă a flanșei ajută la distribuirea mai uniformă a sarcinii, reducând concentrațiile de tensiuni și înglobarea asociată care provoacă pierderi de preîncărcare. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) poate oferi îndrumări cu privire la geometria optimă a flanșei pentru aplicația dumneavoastră specifică.
